- 기술안내
-
FC공법
FC공법 소개
FC공법은 천연 무기알칼리성 화인 세라믹을 혼합한 도료를 도포하여 콘크리트 및 강재 표면을 보호하는 기술로 산업부산물결합재를 이용한 모르타르를 제조하여 콘크리트 단면을 복구하는 기술을 포함한다. 화인 세라믹은 혼합 수지와 대기 중의 산소, 탄산가스 등과 화학적 중결합 메커니즘을 일으켜 강력한 부착 및 차폐효과를 발현하므로 일반 도료로는 기대할 수 없는 내염수성, 내수성, 밀착성 및 내습성 등의 뛰어난 내구성을 자랑한다.
FC공법 특징
● 내염해성과 탄산화 방지가 반영구적임
● 콘크리트와의 부착성이 우수함
● 내마모성, 내약품성, 내구성이 우수함
● 가혹한 환경에서도 내후성이 우수함
● 정전기 발생 방지
● 수분 결로면에서도 작업이 가능
● 음용수 기준에 합격된 무공해 코팅재
● 일액형 도료로 시공이 간편함
FC공법(하이코트) 특징
종래의 도료는 특색있는 수지를 혼합하여 기능적인 효과를 구현할뿐만 아니라 접착제로 사용되어 피도물을 보호하기 때문에 열화, 풍화되면 그 효과가 빠르게 상실되고 약화되어 도막기능이 상실된다. 그러나 fc공법의 하이코트는 화인 세라믹을 혼합하여 세라믹과 수지의 접착력이 양립하는 화학적 중결합 반응을 일으켜 강력한 코팅효과와 수지의 내구성능이 증대된다.
FC공법(하이코트) 메커니즘
FC공법 도료는 아크릴 우레탄계 복합수지에 천연광물 화인 세라믹을 혼합하여 화학반응을 유도하는 프로세서로 제작된다. 아크릴 우레탄계 복합수지와 화인 세라믹의 배합은 대기 중의 산소, 탄산가스를 흡수하는 화학적 중결합 반응을 일으켜 기존 도료에서 보이는 횡적연결구도와 다르게 세라믹과 수지와 합동으로 연결되는 종적연결구도가 나타난다. 이와 같은 종적연결구도 경화 메커니즘은 일반 도료로는 실현할 수 없는 강력한 도막과 부착 성능을 구현한다.

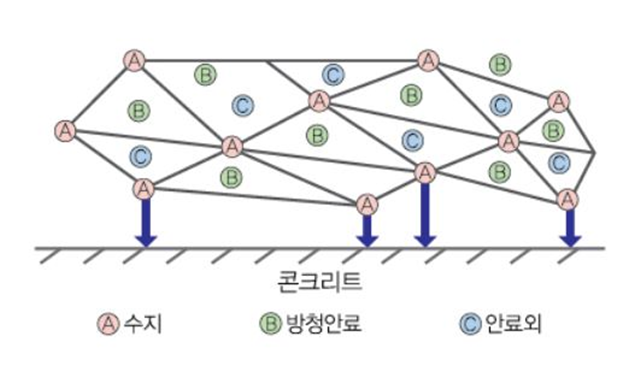

일반도료 (횡적연결구도)
A의 수지만이 가진 종적인 접착력 때문에 A의 수지가 열하여 산화되면 B.C가 함께 산화하고 박리되어 그 효력을 잃어버린다

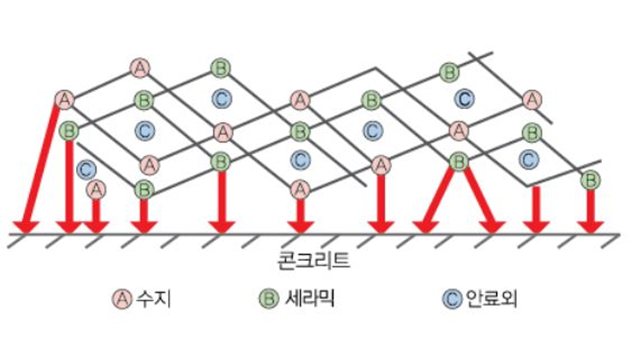

하이코트 (종적연결구도)
A의 수지와 B의 세라믹이 협동하여 종적인 접착력과는 별도로 A,B의 상승작용에 의해 A는 B를 보호하고 B는 A를 보호하는 상호연결구조에 의해 장기 내구성이 보장되는 치밀한 도막을 형성한다.
하이폴리머모르타르
구조물 성능개선은 열화된 콘크리트의 균열, 박리, 듣뜸, 중성화 부위를 제거한 후 단면 복원을 위해 하이폴리머모르타르를 사용한다. 본 공법에서 사용하는 하이폴리머모르타르는 친환경 무기계 산업부산물과 타렉스수지 등을 최적으로 배합하여 생산하므로 표면이 치밀하고 염화물 이온팀투가 억제될 뿐만 아니라 균열 발생이 최소화되어 내구성이 크게 개선된 특허제품입니다. A의 수지와 B의 세라믹이 협동하여 종적인 접착력과는 별도로 A,B의 상승작용에 의해 A는 B를 보호하고 B는 A를 보호하는 상호연결구조에 의해 장기 내구성이 보장되는 치밀한 도막을 형성한다.
특징
내구성 합성슬래그 및 천연광물을 사용하여 표면이 치밀하게 되므로 염화물 이온의 침투를 막고 중성화를 억제하여 내구성이 증대된다. 접착성 라텍스수지가 포졸한 반응을 촉진시켜 응결 시간을 단축할 수 있고, 콘크리트와의 접착 안정성을 향상 강도우수 칼슘설포알루미네이트와 석고가 최적 비율로 혼합된 수축저감제를 사용하여 조성물의 수축, 팽창을 낮추고 빠른 시간 안에 강도 발현 친환경 산업부산물 및 천연광물을 주원료로 한 모르타르를 사용하여 경제적이며, 산업폐기물의 처리비용을 줄이고 새로운 사용처로서 활용가능한 친환경공법 내약품성 염해, 산 및 알칼리 등의 가혹한 환경에서도 우수한 내약품성 발휘 시공성 셀룰로이즈 천연섬유와 PVA섬유 함유로 크랙 발생이 적고 현장에서 물만 혼합하여 사용되는 프리팩키지 타입

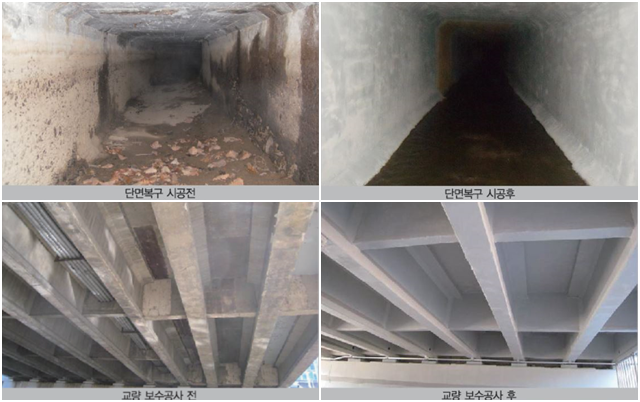

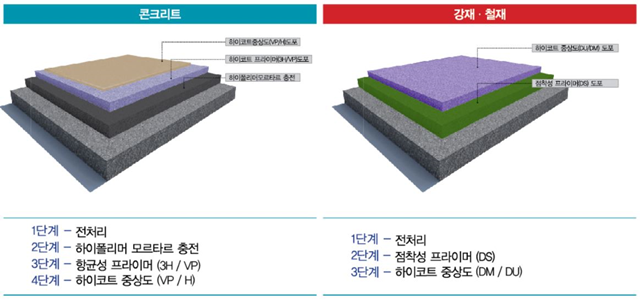

FC공법 (단면복구)

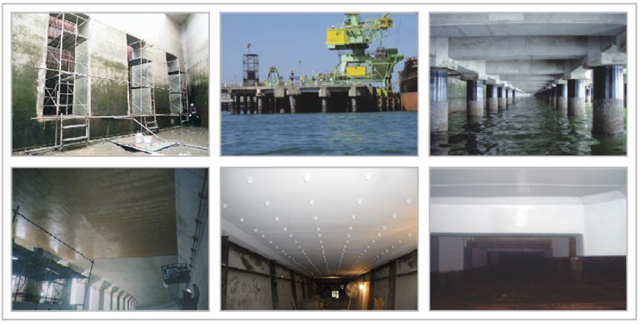

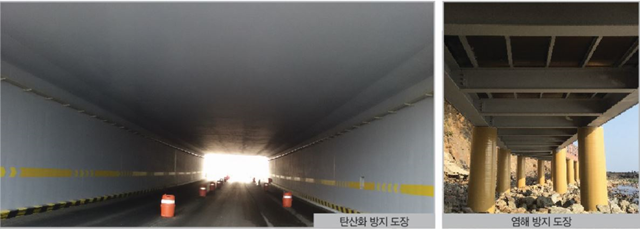

FC공법 (표면보호)

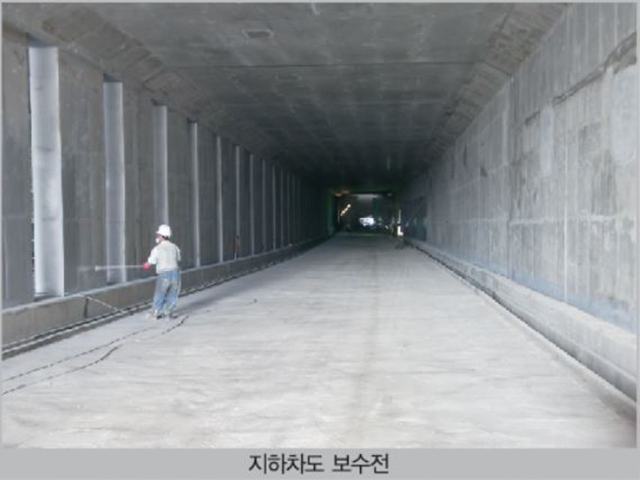

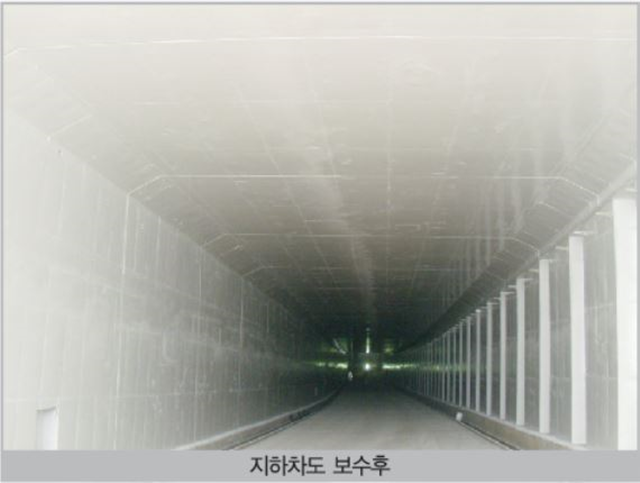

FC공법 (터널, 지하구조물적용)
유니씰공법
F 유니씰공법
콘크리트 구조물 표면에 존재하는 균열을 보수하여 구조물의 내구성을 향상시키는 공법으로 신율 50% 이상인 균열 주입제를 사용하여 구조물 응력을 흡수하고 균열 재발을 방지한다.
-인젝션 주입기를 사용하여 건조수축 방지하거나 신축성을 요하는 구조물 위주로 사용
-주입제 좌대 부착을 위한 용도로 사용되고 있으며 콘크리트와 접착력이 우수함
특징
● 신율 50% 이상으로 신축성이 우수하여 거동이 진행중인 구조물에 용이함
● 구조물의 응력을 흡수하여 균열 재발을 방지함
● 습식부 균열보수에 용이하여 누수가 발생되는 곳에서도 적용이 가능함
● 시공이 단순하여 범용적으로 사용이 가능함
● 기존 특허, 신기술 대비 경제적
● 균열 깊이에 따라 주입액의 주입압과 주입량의 조절이 가능함

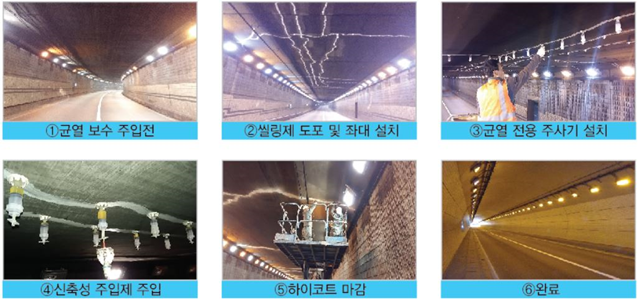

시공순서
하이테크 보강공법
하이테크 공법
탄소섬유, 유리섬유 및 바잘트섬유를 하이브리드와한 신개념 공법으로 구조물의 내하력을 증진시켜 내구성능을 초기수준 이상으로 회복시키는 공법
하이테크 스트립/패널 HIT Strip & Panel System
▶공장생선으로 고품질의 보강 재료
▶구조체화 일체화
▶인장물성이 탁월
▶하중에 의한 구조물 변형 억제
하이테크 시트 HIT Wrap System
▶협소한 장소에서도 시고성이 우수함
▶구조물 형상에 따라 시공이 가능함
▶ 필요한 방향으로 효율적인 보강 기능
하이테크 리바 HIT Re-Bar System
▶구조물에 매립되어 외부에 노출 안됨
▶보수와 보강 동시 시공 가능
▶적정 보강으로 보강량을 효율적으로 대처 가능
스트립
주요자재 리스트
규격 폭(mm) 두께(mm) 인강도(Mpa) HIT-GS1014 100 1.4 500 HIT-GS1050 100 5.0 500 HIT-CGS512 50 1.2 3,000 HIT-CGS514 50 1.4 3,000 HIT-CGS814 80 1.4 3,000 HIT-CGS1012 100 1.2 3,000 HIT-CGS1014 100 1.4 3,000 HIT-CGS624 60 2.4 3,000 HIT-CGS1214 120 1.4 3,000 HIT-CGS1514 150 1.4 3,000
시트&패널
바잘트(Basalt) 섬유
현무암 원료로 생산된 특수 섬유로 유리섬유보다 우수한 강도, 내화학성, 불연성이 우수한 최첨단 하이테크 섬유이다.
내열특성 우수 섬유 자체는 900℃의 고온에서 성분 분해가 발생하지 않음 (불연성) 내구성 우수 자외선 노출 시 인장강도의 저하가 거의 없음 내화학성 우수 알칼리에 대한 침식이 거의 없음
품명 인장강도 (MPa) 인장탄성
(GPa)파단신도
(변형률,%)두께 (mm) 폭 (mm) HIT-B250 2,000 90 3.1 0.14 300~500 HIT-B300 2,000 90 3.1 0.17 HIT-B630 2,000 90 3.1 0.35
하이테크 시트&패널
하이테크 주요자재
품명 인장강도 (MPa) 인장탄성
(GPa)파단신도
(변형률,%)두께 (mm) 폭 (mm) HIT-GP30 500 30 2.8 3 1,000 HIT-GP50 500 30 2.8 5
리바 주요자재 리스트
품명 인장강도 (MPa) 인장탄성
(GPa)파단신도
(변형률,%)두께 (mm) 폭 (mm) HIT-CR8 3,000 130 1.8 8 50.2 HIT-CR10 3,000 130 1.8 10 78.5 HIT-CR12 3,000 130 1.8 12 113.0 HIT-GR8 500 30 2.8 8 50.2 HIT-GR10 500 30 2.8 10 78.5 HIT-GR12 500 30 2.8 12 113.0

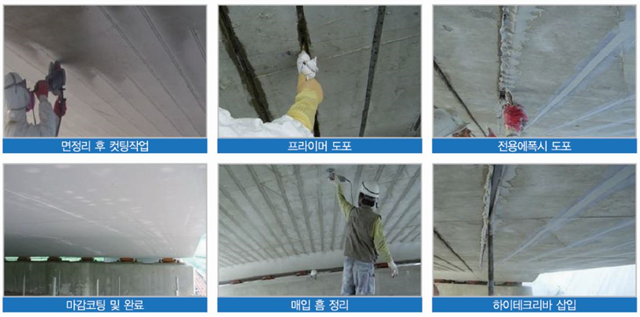

리바 시공순서
적용사례

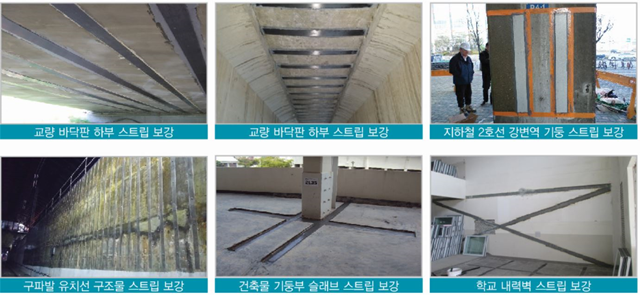

Strip System - Carbon & Glass

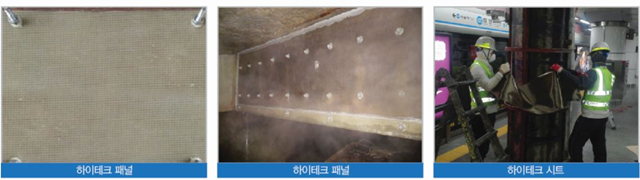

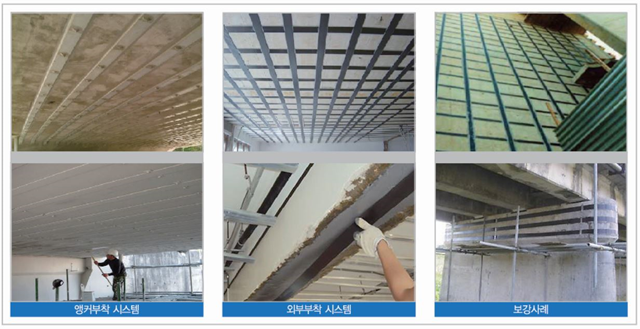

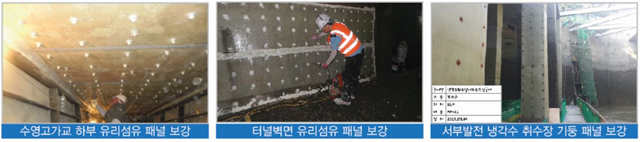

Panel System

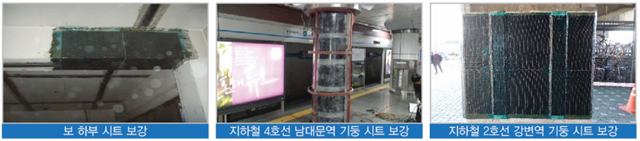

Wrap System - Carbon & Basalt

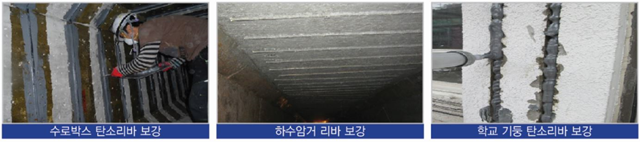

Re-Bar System
